تصور کنید وارد یک اتاق سرور می‌شوید و با انبوهی از کابل‌های درهم‌تنیده و بی‌نظم روبرو هستید؛ کابلی از دیوار به سوئیچ، کابلی دیگر از زیر میز به روتر، و چندین کابل که مشخص نیست از کجا آمده و به کجا می‌روند. عیب‌یابی یک قطعی ساده در چنین شبکه‌ای، شبیه به پیدا کردن یک سوزن در انبار کاه است. حالا سناریوی دیگری را تصور کنید: یک رک شبکه مرتب که در آن تمام کابل‌ها به یک پنل مرکزی numerated وارد شده و از آنجا با کابل‌های کوتاه‌تر به سوئیچ متصل شده‌اند. اینجا، مدیریت، عیب‌یابی و توسعه شبکه نه تنها ممکن، بلکه لذت‌بخش است. این پنل مرکزی، این مرکز فرماندهی منظم، همان پچ پنل (Patch Panel) است.
در این راهنمای جامع از عصر ارتباطات قائمین، قصد داریم به شما نشان دهیم که چرا پچ پنل یک هزینه اضافی نیست، بلکه قلب تپنده و ستون فقرات یک شبکه حرفه‌ای و پایدار است. از تعریف و مزایای آن گرفته تا بررسی انواع مختلف و آموزش نصب گام‌به‌گام، با ما همراه باشید تا یک بار برای همیشه، با این قطعه حیاتی در تجهیزات پسیو شبکه آشنا شوید.
پچ پنل چیست و دقیقاً چه کاری انجام می‌دهد؟
اگر بخواهیم به زبان ساده توضیح دهیم، پچ پنل یک قطعه سخت‌افزاری غیرفعال (Passive) است که به عنوان یک تابلوی اتصال مرکزی عمل می‌کند. وظیفه اصلی آن، ایجاد یک نقطه پایانی ثابت و مدیریت‌شده برای کابل‌های شبکه‌ای است که از نقاط مختلف ساختمان (مانند پریزهای شبکه روی دیوار) کشیده شده‌اند.
برای درک بهتر، یک ساختمان را با سیستم برق‌کشی آن در نظر بگیرید. برق از کنتور اصلی وارد یک جعبه فیوز می‌شود و از آنجا به صورت منظم به تمام پریزهای برق در اتاق‌های مختلف توزیع می‌گردد. در شبکه کامپیوتری، پچ پنل دقیقاً نقش همان جعبه فیوز را ایفا می‌کند.
مسیر اتصال در یک شبکه استاندارد به این صورت است:
- کاربر (کامپیوتر) به پریز شبکه (Keystone Jack) روی دیوار متصل می‌شود.
- یک کابل شبکه دائمی و بلند (Solid Cable) از پشت پریز شبکه، از داخل دیوار و داکت عبور می‌کند.
- انتهای این کابل بلند به پشت پچ پنل که داخل رک سرور قرار دارد، پانچ (متصل) می‌شود.
- حالا، یک کابل شبکه کوتاه به نام پچ کورد (Patch Cord)، از پورت جلویی پچ پنل به یکی از پورت‌های سوئیچ شبکه متصل می‌گردد.
به این ترتیب، پچ پنل به عنوان یک واسط ثابت و قابل مدیریت، ارتباط بین کابل‌کشی اصلی ساختمان و تجهیزات اکتیو شبکه مانند سوئیچ، روتر و سرور را برقرار می‌کند.
چرا استفاده از پچ پنل یک انتخاب حرفه‌ای است، نه یک هزینه اضافی؟
بسیاری از افراد تازه‌کار یا مدیران پروژه‌هایی که به دنبال کاهش هزینه‌ها هستند، ممکن است با حذف پچ پنل، کابل‌های شبکه را مستقیماً به سوئیچ متصل کنند. این کار شاید در کوتاه‌مدت هزینه را کاهش دهد، اما در بلندمدت مشکلات فنی و هزینه‌های نگهداری بسیار بیشتری را به همراه خواهد داشت. در ادامه ۴ دلیل کلیدی برای ضرورت استفاده از پچ پنل را بررسی می‌کنیم:
۱. مدیریت و نظم‌دهی بی‌نظیر به کابل‌ها (Cable Management):
اولین و مشهودترین مزیت، نظم است. بدون پچ پنل، رک سرور شما به سرعت به یک “اسپاگتی” از کابل‌های بلند و درهم‌تنیده تبدیل می‌شود. این بی‌نظمی نه تنها ظاهر ناخوشایندی دارد، بلکه باعث مسدود شدن جریان هوا و افزایش دمای تجهیزات داخل رک نیز می‌شود. یک پچ پنل به شما اجازه می‌دهد تمام کابل‌های ورودی را در یک نقطه متمرکز کرده و با استفاده از پچ کوردهای کوتاه و رنگی، اتصالات منظم و قابل ردیابی ایجاد کنید.
۲. عیب‌یابی سریع و آسان شبکه:
فرض کنید اتصال شبکه یکی از کارمندان قطع شده است. در شبکه‌ای بدون پچ پنل، شما باید یک کابل بلند و نامشخص را از بین ده‌ها کابل دیگر تا سوئیچ دنبال کنید که کاری زمان‌بر و طاقت‌فرساست. اما در یک شبکه استاندارد، کافیست شماره پریز آن کارمند را پیدا کرده، پورت متناظر با آن را روی پچ پنل بیابید و به سادگی با تعویض یک پچ کورد کوتاه، اتصال را تست کنید. این فرآیند به جای چند ساعت، تنها چند دقیقه زمان می‌برد.
۳. افزایش طول عمر تجهیزات گران‌قیمت (سوئیچ و روتر):
پورت‌های روی سوئیچ‌های شبکه، قطعات حساسی هستند. هر بار که یک کابل شبکه را مستقیماً به آن‌ها وصل یا از آن‌ها جدا می‌کنید، باعث استهلاک فیزیکی این پورت‌ها می‌شوید. خراب شدن یک پورت سوئیچ به معنای از دست رفتن بخشی از سرمایه شماست. پچ پنل این فشار را از روی تجهیزات گران‌قیمت شما برمی‌دارد. تمام تغییرات، جابجایی‌ها و اتصالات مجدد روی پورت‌های ارزان‌قیمت پچ پنل انجام می‌شود و پورت‌های سوئیچ شما دست‌نخورده و سالم باقی می‌مانند.
۴. انعطاف‌پذیری و توسعه‌پذیری فوق‌العاده:
در محیط‌های کاری پویا، جابجایی کارمندان یا افزودن کاربران جدید امری عادی است (که به آن MACs – Moves, Adds, and Changes می‌گویند). با وجود پچ پنل، این تغییرات به سادگی آب خوردن است. برای جابجایی یک کاربر از یک دفتر به دفتر دیگر، دیگر نیازی به کابل‌کشی مجدد نیست؛ تنها کافیست پچ کورد مربوطه را در رک سرور از یک پورت سوئیچ به پورت دیگر منتقل کنید.
در مجموعه عصر ارتباطات قائمین، ما همیشه به مشتریان خود تاکید می‌کنیم که سرمایه‌گذاری اولیه روی یک پچ پنل مناسب، در بلندمدت هزینه‌های نگهداری، زمان عیب‌یابی و ریسک خرابی تجهیزات آن‌ها را به شدت کاهش می‌دهد.
انواع پچ پنل شبکه: کدام یک برای شبکه شما ایده‌آل است؟
پچ پنل‌ها در انواع مختلفی عرضه می‌شوند و انتخاب مدل مناسب، به نیازهای شبکه شما بستگی دارد. در ادامه، دسته‌بندی‌های اصلی را بررسی می‌کنیم تا بتوانید هوشمندانه‌ترین انتخاب را داشته باشید.
بر اساس استاندارد کابل (Category)
این مهم‌ترین فاکتور در انتخاب پچ پنل است. استاندارد پچ پنل باید با استاندارد کابل‌ها و سایر تجهیزات پسیو شبکه شما یکسان یا بالاتر باشد تا از ایجاد گلوگاه (Bottleneck) در شبکه جلوگیری شود.
- پچ پنل Cat5e: برای شبکه‌هایی با حداکثر سرعت ۱ گیگابیت بر ثانیه (1Gbps) مناسب است. این مدل بیشتر برای شبکه‌های خانگی یا دفاتر بسیار کوچک و قدیمی کاربرد دارد و امروزه کمتر توصیه می‌شود.
- پچ پنل Cat6: محبوب‌ترین و رایج‌ترین استاندارد در حال حاضر است. از سرعت‌های ۱ گیگابیت بر ثانیه به راحتی پشتیبانی می‌کند و قابلیت انتقال داده تا ۱۰ گیگابیت بر ثانیه را در فواصل کوتاه (تا حدود ۵۵ متر) دارد. این مدل بهترین انتخاب برای اکثر کسب‌وکارها، ادارات و شبکه‌های مدرن است.
- پچ پنل Cat6a: حرف ‘a’ مخفف Augmented به معنای “بهبودیافته” است. این استاندارد برای پشتیبانی کامل از سرعت ۱۰ گیگابیت بر ثانیه (10GbE) در فواصل طولانی‌تر (تا ۱۰۰ متر) طراحی شده و برای دیتاسنترها، استودیوهای تدوین ویدیو و سازمان‌هایی که با حجم عظیمی از داده سروکار دارند، ضروری است.
بر اساس نوع شیلد و محافظ (Shielding)
- پچ پنل UTP (Unshielded Twisted Pair): بدون شیلد یا فویل محافظ است و برای محیط‌های استاندارد اداری که تداخل الکترومغناطیسی (EMI) قابل توجهی وجود ندارد، کاملاً مناسب و مقرون‌به‌صرفه است.
- پچ پنل FTP/SFTP (Shielded/Foiled Twisted Pair): این مدل‌ها دارای یک لایه محافظ فلزی (شیلد یا فویل) برای محافظت از سیگنال در برابر نویز و تداخلات الکترومغناطیسی هستند. استفاده از آن‌ها در محیط‌های صنعتی، کارخانه‌ها، بیمارستان‌ها (کنار تجهیزات پزشکی)، یا در مسیرهایی که کابل شبکه به موازات کابل‌های برق فشار قوی کشیده می‌شود، حیاتی است.
بر اساس ساختار و ماژول‌ها (Structure)
- پچ پنل Loaded (یکپارچه): در این مدل، کیستون‌ها (ماژول‌های مادگی) از قبل روی برد الکترونیکی پنل نصب شده‌اند. نصب آن‌ها سریع‌تر و ساده‌تر است اما انعطاف‌پذیری کمتری دارند.
- پچ پنل Unloaded (ماژولار): این مدل به صورت یک فریم خالی عرضه می‌شود و شما می‌توانید کیستون‌های مورد نیاز خود (مثلاً Cat6, Cat6a یا حتی فیبر نوری) را به صورت جداگانه تهیه و روی آن نصب کنید. این گزینه انعطاف‌پذیری بالاتری برای شبکه‌های ترکیبی و خاص فراهم می‌کند.
بر اساس تعداد پورت

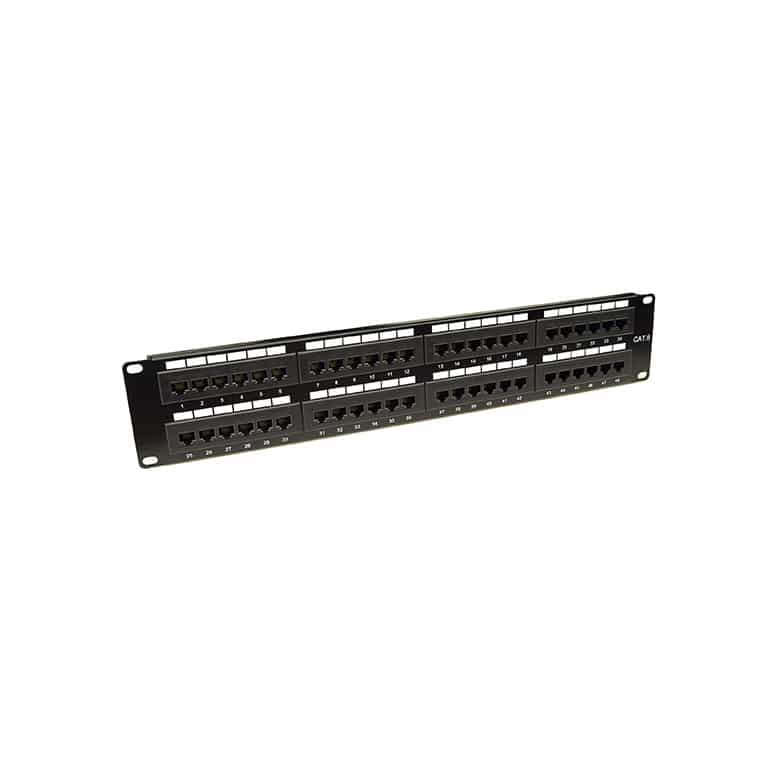

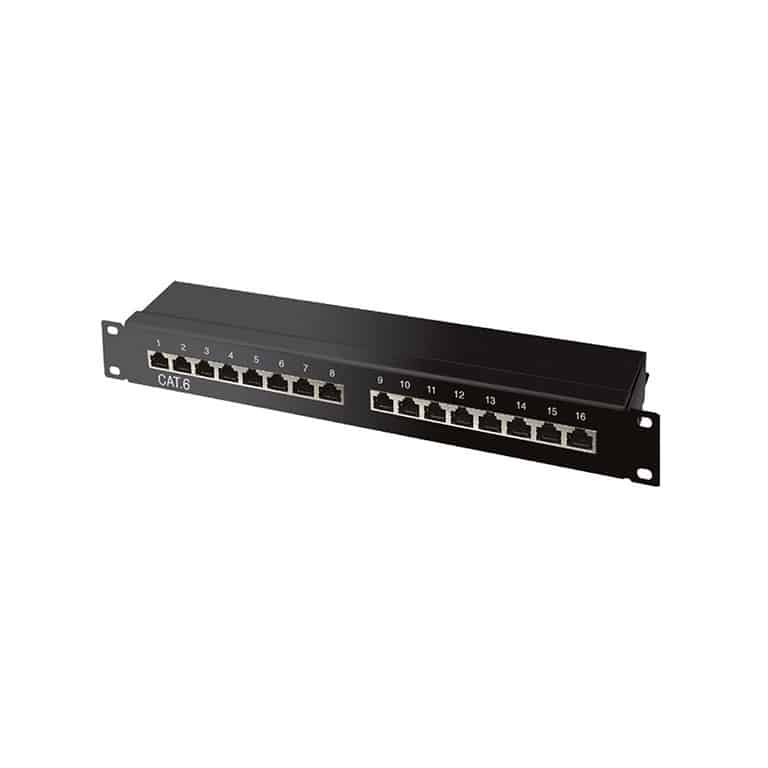

پچ پنل‌ها معمولاً در تعداد پورت‌های ۱۲، ۱۶، ۲۴ و ۴۸ پورت عرضه می‌شوند. یک قانون خوب این است که تعداد نودهای (پریزهای) شبکه فعلی خود را شمرده و حدود ۲۰ الی ۳۰ درصد ظرفیت بیشتر برای توسعه آینده در نظر بگیرید. پچ پنل ۲۴ پورت رایج‌ترین و پراستفاده‌ترین مدل در اکثر شبکه‌هاست.
اگر در انتخاب بین این مدل‌ها تردید دارید، کارشناسان ما در عصر ارتباطات قائمین آماده ارائه مشاوره رایگان هستند تا دقیقاً محصولی را انتخاب کنید که با نیاز و بودجه شما همخوانی دارد.
آموزش گام به گام نصب و سربندی پچ پنل
نصب پچ پنل شاید در نگاه اول پیچیده به نظر برسد، اما با ابزار مناسب و کمی دقت، به راحتی قابل انجام است.
ابزارهای مورد نیاز:
- کابل لخت‌کن (Cable Stripper)
- آچار پانچ (Punch Down Tool)
- تستر کابل شبکه (Cable Tester)
مراحل نصب:
- نصب فیزیکی: ابتدا پچ پنل را با استفاده از پیچ و مهره مخصوص رک، در ارتفاع مناسب داخل رک شبکه خود محکم کنید.
- آماده‌سازی کابل‌ها: کابل‌های شبکه‌ای که از نقاط مختلف ساختمان آمده‌اند را به پشت رک هدایت کنید. با استفاده از کابل لخت‌کن، حدود ۲ تا ۳ سانتی‌متر از روکش بیرونی هر کابل را جدا کنید. مراقب باشید به روکش سیم‌های داخلی آسیبی نرسد.
- انتخاب استاندارد رنگ‌بندی: در پشت پچ پنل، دو استاندارد رنگ‌بندی T568A و T568B را مشاهده خواهید کرد. مهم‌ترین نکته این است که هر استانداردی را در یک سر کابل (در محل پریز شبکه) استفاده کرده‌اید، دقیقاً همان استاندارد را نیز در این سر (پشت پچ پنل) استفاده کنید. استاندارد T568B رایج‌تر است.
- مرتب‌سازی زوج‌سیم‌ها: چهار زوج سیم به‌هم‌تابیده را از هم باز کرده و بر اساس کد رنگی استاندارد انتخابی، هر سیم را در شیار مربوط به خود روی کیستون قرار دهید.
- پانچ کردن: آچار پانچ را برداشته و با یک فشار محکم و عمودی، هر سیم را در جای خود پانچ کنید. این آچار به طور همزمان سیم را در کانکتور فلزی فرو برده و اضافه آن را قطع می‌کند.
- تکرار فرآیند: این کار را برای تمام کابل‌ها و پورت‌ها تکرار کنید. سعی کنید نظم و ترتیب را در پشت پنل نیز حفظ کنید.
- تست نهایی: پس از اتمام سربندی، یک سر تستر شبکه را به پریز شبکه در اتاق و سر دیگر آن را با یک پچ کورد به پورت متناظر در جلوی پچ پنل متصل کنید. تستر باید تمام ۸ رشته سیم را به درستی نمایش دهد.
راهنمای خرید هوشمندانه از عصر ارتباطات قائمین
اکنون که با تمام جنبه‌های فنی پچ پنل آشنا شدید، زمان انتخاب و خرید فرا رسیده است. در ادامه نکاتی را بیان می‌کنیم که تجربه یک خرید موفق را برای شما تضمین می‌کند.
- نکته اول: کیفیت را فدای قیمت نکنید.
یک پچ پنل ارزان و بی‌کیفیت می‌تواند با قطعی‌های مکرر و پنهان، شما را در چرخه بی‌پایان عیب‌یابی گرفتار کند. در عصر ارتباطات قائمین، ما با ارائه قیمت واقعی و بی‌نظیر، این اطمینان را می‌دهیم که شما محصولی باکیفیت و استاندارد از برندهای معتبر را با بهترین هزینه ممکن تهیه می‌کنید.
- نکته دوم: گارانتی و پشتیبانی معتبر، ضامن آرامش شماست.
یک محصول شبکه باکیفیت باید دارای پشتیبانی و گارانتی معتبر باشد. این نشان‌دهنده اطمینان تولیدکننده و فروشنده به کالای خود است. به همین دلیل، تمامی پچ پنل‌های عرضه شده در وب‌سایت ما با گارانتی معتبر ۲۰ ماهه عصر ارتباطات قائمین ارائه می‌شوند تا خیال شما از هر جهت آسوده باشد.
- نکته سوم: زمان در پروژه‌های شبکه طلاست.
ما می‌دانیم که تأخیر در تأمین تجهیزات می‌تواند کل پروژه شما را به تعویق بیندازد. با بهره‌مندی از سرویس ارسال فوری ما، تجهیزات مورد نیاز شما در کوتاه‌ترین زمان ممکن در هر کجای ایران که باشید به دستتان خواهد رسید.
نتیجه‌گیری
همانطور که دیدیم، پچ پنل صرفاً یک قطعه فلزی با چند پورت نیست؛ بلکه یک سرمایه‌گذاری هوشمندانه برای ایجاد یک شبکه منظم، قابل اعتماد و مقیاس‌پذیر است. این قطعه با محافظت از تجهیزات گران‌قیمت، ساده‌سازی فرآیند عیب‌یابی و فراهم کردن بستری برای مدیریت آسان، نقشی حیاتی در سلامت و کارایی زیرساخت شبکه شما ایفا می‌کند.
تیم متخصص ما در عصر ارتباطات قائمین آماده است تا با ارائه مشاوره رایگان و تخصصی، شما را در انتخاب بهترین پچ پنل و سایر تجهیزات پسیو شبکه یاری کند.
سوالات متداول (FAQ) درباره پچ پنل
۱. تفاوت اصلی پچ پنل و سوئیچ شبکه چیست؟
پچ پنل یک دستگاه پسیو (بدون نیاز به برق) است که تنها وظیفه اتصال و مدیریت فیزیکی کابل‌ها را بر عهده دارد و هیچ‌گونه پردازشی روی داده‌ها انجام نمی‌دهد. اما سوئیچ یک دستگاه اکتیو (نیازمند برق) است که بسته‌های داده را دریافت کرده و بر اساس آدرس مقصد، آن‌ها را به پورت صحیح هدایت می‌کند و در واقع مغز متفکر شبکه است.
۲. آیا استفاده از پچ پنل باعث افت سرعت اینترنت یا شبکه می‌شود؟
خیر. اگر از پچ پنل استاندارد و باکیفیت استفاده شود که با دسته بندی (Category) کابل‌ها و سایر تجهیزات شما همخوانی داشته باشد و همچنین به درستی نصب گردد، هیچ‌گونه افت سرعت محسوسی ایجاد نخواهد کرد. برعکس، یک اتصال ضعیف و غیراستاندارد (بدون پچ پنل) بیشتر مستعد افت سرعت و قطعی است.
۳. برای یک دفتر کار کوچک با ۱۵ کاربر، چه پچ پنلی مناسب است؟
یک پچ پنل ۲۴ پورت Cat6 UTP یک انتخاب عالی و آینده‌نگرانه است. این مدل هم نیاز فعلی شما را پوشش می‌دهد و هم فضای کافی برای توسعه آینده شبکه تا ۹ کاربر دیگر را فراهم می‌کند.
۴. استاندارد سیم‌بندی T568A با T568B چه تفاوتی دارد و کدام بهتر است؟
تفاوت این دو استاندارد تنها در جابجایی محل سیم‌های سبز و نارنجی است. از نظر عملکردی هیچ تفاوتی با یکدیگر ندارند. مهم این است که در تمام طول یک مسیر کابل (از پریز تا پچ پنل) فقط از یک استاندارد استفاده کنید. استاندارد T568B در پروژه‌های تجاری و شبکه‌های جدید رایج‌تر است.
۵. آیا خودم می‌توانم پچ پنل را نصب کنم یا نیاز به متخصص دارد؟
اگر با ابزارهایی مانند آچار پانچ آشنایی دارید و کمی فنی هستید، با دنبال کردن آموزش‌های موجود (مانند راهنمای ارائه شده در همین مقاله) می‌توانید این کار را انجام دهید. با این حال، برای اطمینان از حداکثر کارایی و جلوگیری از بروز مشکل در آینده، توصیه می‌شود نصب و سربندی تجهیزات پسیو توسط یک تکنسین شبکه مجرب انجام شود.

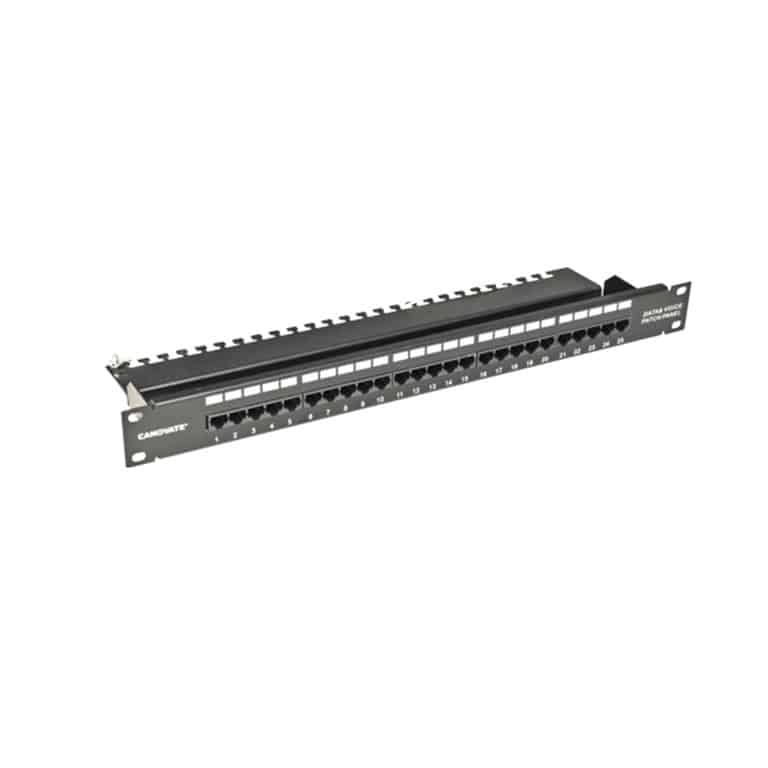

۶. آیا پچ پنل‌های تلفن (Voice) با پچ پنل شبکه تفاوت دارند؟
بله، هرچند از نظر ظاهری ممکن است شبیه باشند، اما پچ پنل‌های تلفنی برای استانداردهای قدیمی‌تر (مانند Cat3) طراحی شده‌اند و تنها از ۲ یا ۴ رشته سیم برای هر پورت استفاده می‌کنند. آن‌ها قابلیت انتقال داده با سرعت بالا را ندارند و نباید به جای پچ پنل شبکه استفاده شوند.
