راهنمای کامل خرید رک شبکه + نحوه محاسبه U و تهویه

انتخاب نادرست تجهیزات شبکه می‌تواند هزینه‌های سنگینی به همراه داشته باشد و راهنمای خرید رک شبکه دقیقاً برای پیشگیری از این خطاها نوشته شده است. کارشناسان فنی عصر ارتباطات در یکی از پروژه‌های خود با شرکتی فعال در حوزه فناوری اطلاعات مواجه شدند که پس از خرید یک رک با عمق نامناسب، مجبور به جابه‌جایی کامل سرورها شد؛ چون کابل‌ها و سوییچ‌ها در فضای موجود جا نمی‌شدند و سیستم تهویه هم پاسخگوی گرمای تولیدشده نبود.

این تجربه واقعی نشان می‌دهد خرید رک شبکه صرفاً انتخاب یک قفسه فلزی نیست، بلکه تصمیمی است که روی امنیت، عملکرد و طول عمر تجهیزات شبکه اثر مستقیم دارد. این راهنما بر اساس تجربه اجرایی تیم فنی عصر ارتباطات در ده‌ها پروژه نصب رک سازمانی و با در نظر گرفتن استانداردهای بین‌المللی EIA-310 و IEC 60297 تهیه شده است.

در این مقاله می‌آموزید: نحوه محاسبه دقیق یونیت (U) مورد نیاز، مقایسه انواع رک، ابعاد استاندارد، بهترین برندهای موجود در بازار ایران (از جمله HPI و محصولات توزیع‌شده توسط عصر ارتباطات)، طراحی سیستم تهویه بر اساس بار حرارتی، مدیریت کابل و مراحل نصب اصولی.

📌 برای مشاهده محصولات مرتبط؛ صفحات رک شبکه دیواری، رک ایستاده 42 یونیت و تجهیزات مدیریت کابل در فروشگاه عصر ارتباطات را ببینید.

یونیت رک چیست و چگونه U مورد نیاز خود را محاسبه کنیم؟

پاسخ کوتاه: یونیت رک (U) واحد استاندارد جهانی اندازه‌گیری ارتفاع در رک شبکه بر اساس استاندارد EIA-310-D است. هر یونیت دقیقاً 4.445 سانتی‌متر (1.75 اینچ) ارتفاع دارد و تمام تجهیزات شبکه مانند سوییچ، سرور، پچ پنل و PDU بر همین اساس طراحی می‌شوند.

استاندارد بین‌المللی دیگری که در کنار EIA-310 برای ابعاد رک به‌کار می‌رود، IEC 60297 است که عرض داخلی 19 اینچی رک‌های شبکه را تعریف می‌کند. رعایت هر دو استاندارد تضمین می‌کند تجهیزات برندهای مختلف (مانند سرورهای HP، سوییچ‌های سیسکو یا محصولات HPI) بدون مشکل در رک نصب شوند.

جدول تعداد تجهیزات به U پیشنهادی

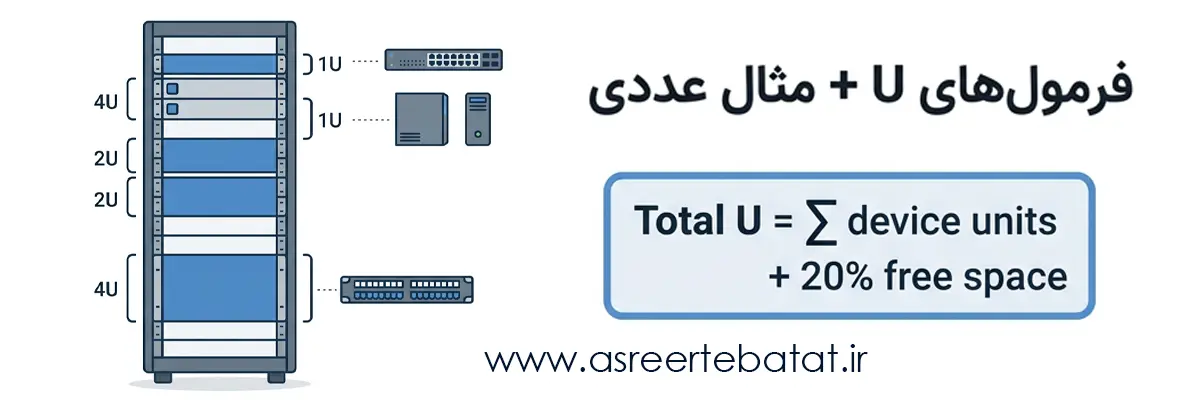

ابزار محاسبه گام‌به‌گام U مورد نیاز

برای محاسبه دقیق U مورد نیاز، این فرمول ساده را دنبال کنید:

U نهایی = (مجموع U تجهیزات فعلی × 1.3) + فضای مدیریت کابل (معمولاً 1 تا 2 U به ازای هر 4 تجهیز)

مثال عملی: فرض کنید تجهیزات فعلی شما شامل موارد زیر است:

با اعمال ضریب توسعه 30 درصد و فضای مدیریت کابل: 9 × 1.3 = 11.7 ≈ 12U به‌عنوان حداقل، و افزودن 2U برای کابل → رک 15 یونیتی گزینه بهینه است.

نکته کلیدی: کمبود U باعث ازدحام کابل، اختلال در جریان هوا و افزایش دمای داخلی رک می‌شود؛ در حالی‌که U بیش از حد نیاز، هزینه خرید و فضای فیزیکی اضافی تحمیل می‌کند.

انواع رک شبکه؛ کدام مدل برای شما مناسب است؟

در راهنمای خرید رک شبکه، یکی از مهم‌ترین تصمیم‌ها انتخاب نوع رک است. رک‌های شبکه به‌طور کلی در ۴ دسته اصلی عرضه می‌شوند:

رک ایستاده

رک ایستاده یا رک پایه‌دار، بزرگ‌ترین و پرظرفیت‌ترین نوع رک است (معمولاً 18 تا 42 یونیت). برای اتاق سرور، دیتاسنتر و شبکه‌های بزرگ مناسب است و دسترسی از جلو و عقب را فراهم می‌کند.

مناسب برای: شرکت‌های بزرگ، اتاق سرور، دیتاسنتر

رک دیواری

رک دیواری روی دیوار نصب می‌شود و فضای کمتری اشغال می‌کند (معمولاً 4 تا 16 یونیت). رک دیواری 9 یونیت عمق 60 یکی از پرفروش‌ترین مدل‌های بازار ایران و محصولات عصر ارتباطات است.

مناسب برای: دفاتر کوچک، فروشگاه‌ها، فضاهای محدود

رک باز

رک باز فاقد درب و پانل جانبی است و بیشترین تهویه هوا را فراهم می‌کند؛ مناسب تجهیزاتی با گرمای بالا در محیط‌های کنترل‌شده.

مناسب برای: آزمایشگاه‌های شبکه، محیط‌های فنی کنترل‌شده

رک بسته

رک بسته دارای درب جلو و عقب و پانل‌های جانبی است و بالاترین سطح امنیت فیزیکی را ارائه می‌دهد.

مناسب برای: محیط‌های اداری، فضاهای عمومی

جدول مقایسه سریع انواع رک

بهترین برند رک شبکه در ایران؛ مقایسه کامل قیمت و کیفیت

انتخاب برند مناسب یکی از تصمیم‌های حساس در خرید رک شبکه است، چون کیفیت ورق فلزی، رنگ الکترواستاتیک و ریل‌ها مستقیماً روی عمر و کارایی رک اثر می‌گذارد. عصر ارتباطات به‌عنوان یکی از تامین‌کنندگان رسمی این برندها در ایران، در ادامه یک مقایسه شفاف ارائه می‌دهد تا انتخابی آگاهانه داشته باشید.

جدول مقایسه برندهای رک شبکه

💡 توصیه کارشناسان عصر ارتباطات: برای پروژه‌های سازمانی با بودجه متوسط، رک‌های HPI به دلیل تطابق دقیق با استاندارد EIA-310 و پشتیبانی مستقیم از طریق عصر ارتباطات قائمین، گزینه‌ای مطمئن محسوب می‌شوند.

نکات مهم قبل از انتخاب برند

• ضخامت ورق بدنه را از فروشنده بپرسید؛ ورق نازک باعث لرزش و کاهش عمر رک می‌شود.
• گارانتی و خدمات پس از فروش برند را بررسی کنید، به‌خصوص برای پروژه‌های سازمانی.
• ریل‌های رک باید توانایی نصب تجهیزات سنگین مانند UPS را داشته باشند.
• برای پروژه‌های بزرگ، در دسترس بودن قطعات یدکی (فن، پریز برق داخلی، سینی) را در نظر بگیرید.

قیمت رک 42 یونیت ایستاده

قیمت رک 42 یونیت ایستاده به عمق، برند و نوع درب (شیشه‌ای یا فلزی مشبک) بستگی دارد. برای پروژه‌های دیتاسنتر، توصیه می‌شود مدل با عمق بیشتر (80 تا 100 سانتی‌متر) انتخاب شود تا فضای کافی برای مدیریت کابل و تجهیزات فراهم باشد. برای دریافت لیست قیمت به‌روز رک‌های ایستاده HPI و لگراند، با واحد فروش عصر ارتباطات تماس بگیرید.

سیستم تهویه رک شبکه؛ محاسبه دقیق بار حرارتی و CFM

یکی از رایج‌ترین اشتباهات در خرید رک شبکه، نادیده گرفتن ظرفیت تهویه است. تجهیزاتی مانند سرور و سوییچ حرارت قابل‌توجهی تولید می‌کنند و اگر جریان هوای کافی برقرار نشود، عمر تجهیزات به‌شدت کاهش می‌یابد.

فرمول محاسبه CFM

پاسخ کوتاه: برای محاسبه میزان هوای مورد نیاز جهت خنک‌سازی رک، از فرمول استاندارد زیر استفاده می‌شود:

CFM = (3.16 × بار حرارتی به کیلووات) / ΔT (اختلاف دما بر حسب فارنهایت)

مثال محاسبه:

اگر مجموع مصرف توان تجهیزات داخل رک 3 کیلووات باشد و اختلاف دمای مجاز ورودی/خروجی هوا (ΔT) را 20 درجه فارنهایت در نظر بگیریم:

CFM = (3.16 × 3) / 20 = 0.474 → تقریباً 474 CFM (پس از ضرب در ضریب تبدیل واحد استاندارد)

به زبان ساده‌تر، برای هر 1 کیلووات بار حرارتی، به‌طور میانگین 150 تا 160 CFM ظرفیت تهویه نیاز دارید. بنابراین رکی با 3 کیلووات مصرف تجهیزات، به فن یا سیستم خنک‌کننده با ظرفیت حداقل 450 تا 500 CFM نیاز دارد.

جدول تخمین بار حرارتی بر اساس نوع تجهیز

راهکارهای عملی بهبود تهویه

• استفاده از فن سقفی یا جلوی رک با ظرفیت متناسب با CFM محاسبه‌شده
• رعایت استاندارد Hot Aisle/Cold Aisle در چیدمان چند رک کنار هم
• پوشاندن فضاهای خالی با پانل کور (Blank Panel) برای جلوگیری از بازگشت هوای گرم
• انتخاب رک با عمق کافی (حداقل 80 سانتی‌متر) برای دیتاسنترها تا فضای گردش هوا محدود نشود
• پایش دما با سنسورهای حرارتی رک برای هشدار زودهنگام گرمای بیش از حد

راهنمای نصب رک شبکه؛ از انتخاب مکان تا راه‌اندازی

مرحله 1: انتخاب مکان مناسب

• دمای محیط بین 18 تا 27 درجه سانتی‌گراد
• رطوبت نسبی بین 40 تا 60 درصد
• دسترسی به برق اضطراری (UPS) یا برق پشتیبان
• فاصله حداقل 60 سانتی‌متر از دیوار پشتی برای جریان هوا
• کف مقاوم در برابر بار (هر یونیت سرور می‌تواند تا 20 کیلوگرم وزن داشته باشد)

مرحله 2: نصب رک دیواری

1. محل پیچ‌ها را با استفاده از الگوی ارائه‌شده روی دیوار علامت بزنید
2. اطمینان حاصل کنید که حداقل 2 پیچ روی ستون یا تیر دیوار قرار می‌گیرند
3. از رول‌پلاک مناسب برای دیوارهای گچی استفاده کنید
4. رک را با حداقل 4 پیچ M8 یا M10 محکم کنید
5. تراز بودن رک را با تراز‌کننده بررسی کنید

⚠️ رک دیواری 9 یونیت عمق 60 با تجهیزات کامل می‌تواند بیش از 40 کیلوگرم وزن داشته باشد. دیوار باید توانایی تحمل این بار را داشته باشد.

مرحله 3: چیدمان تجهیزات داخل رک

مرحله 4: مدیریت کابل

• از کابل‌بند Velcro به‌جای کابل‌بند پلاستیکی استفاده کنید تا تغییرات آینده آسان‌تر باشد
• کابل‌های برق و شبکه را از هم جدا نگه دارید تا تداخل الکترومغناطیسی کاهش یابد
• طول کابل‌ها را متناسب با فاصله واقعی انتخاب کنید
• از پنل مدیریت کابل (Cable Manager) بین هر ردیف تجهیزات استفاده کنید

مرحله 5: بررسی تهویه

• هوای سرد باید از جلو وارد و هوای گرم از پشت خارج شود
• فضاهای خالی بین تجهیزات را با پانل کور پر کنید

دمای خروجی هوا نباید بیش از 10 درجه از دمای ورودی بالاتر باشد (طبق محاسبه CFM بخش قبل)
