رک شبکه چیست؟ بررسی کامل کاربرد، انواع، ابعاد و اجزا

اگر در حال راه‌اندازی شبکه در یک دفتر، شرکت، فروشگاه، اتاق سرور یا مرکز داده باشید، خیلی زود به این پرسش می‌رسید که رک شبکه چیست و چرا تقریباً در هر زیرساخت استاندارد از آن استفاده می‌شود.

رک شبکه یک محفظه یا فریم استاندارد برای نصب و سازمان‌دهی تجهیزات Passive و Active شبکه است؛ تجهیزاتی مثل پچ پنل، سوئیچ، روتر، فایروال، مودم، PDU، سینی رک، فن رک و در بعضی پروژه‌ها سرورهای رکمونت. استفاده از رک باعث می‌شود تجهیزات به‌جای قرار گرفتن به‌صورت پراکنده، داخل یک ساختار منظم، ایمن و قابل‌مدیریت نصب شوند.

در عمل، رک فقط یک محفظه فلزی نیست. این تجهیز در کابل‌کشی ساخت‌یافته، مدیریت جریان هوا، امنیت فیزیکی، توسعه‌پذیری، سرویس‌پذیری و استفاده بهینه از فضا نقش مستقیم دارد. به همین دلیل، در شبکه‌های حرفه‌ای، رک بخشی از زیرساخت استاندارد محسوب می‌شود، نه یک وسیله جانبی ساده.

رک شبکه چیست؟

رک شبکه یک محفظه استاندارد، معمولاً بر پایه استاندارد 19-inch، برای نصب تجهیزات شبکه و متعلقات آن است. این ساختار به‌گونه‌ای طراحی می‌شود که تجهیزات رکمونت به‌راحتی داخل آن نصب شوند و در کنار آن، امکان مدیریت کابل، تهویه، توزیع برق و نگهداری ساده‌تر فراهم شود.

اگر بخواهیم تعریف دقیق‌تری بدهیم:

رک شبکه یک Enclosure یا Frame مهندسی‌شده است که برای نصب منظم تجهیزات شبکه، مدیریت کابل‌کشی، بهبود تهویه و افزایش امنیت فیزیکی زیرساخت استفاده می‌شود. تجهیزاتی که معمولاً داخل رک نصب می‌شوند شامل این موارد هستند:

• Patch Panel
• Network Switch
• Router
• Modem
• Firewall
• PDU
• Cable Manager
• Rack Shelf
• Fan Unit
• UPS رکمونت
• NVR یا DVR در بعضی پروژه‌ها
• Server در برخی سناریوهای ترکیبی

رک چیست و چرا با یک کمد معمولی متفاوت است؟

خیلی از کاربران ابتدا فقط می‌پرسند رک چیست. رک در ظاهر ممکن است شبیه یک کمد فلزی باشد، اما تفاوت اصلی در استاندارد طراحی و کاربری تخصصی آن است. کمد یا قفسه معمولی برای نگهداری عمومی ساخته می‌شود، اما رک برای این موارد مهندسی شده است:

• نصب تجهیزات استاندارد 19-inch
• تحمل وزن مشخص و توزیع بار
• دسترسی از جلو، عقب و پنل‌های جانبی
• عبور و آرایش کابل‌ها
• نصب تجهیزات تهویه
• قفل‌گذاری و حفاظت فیزیکی
• توسعه و نگهداری آسان‌تر

بنابراین هر محفظه‌ای رک نیست؛ رک باید با استانداردهای نصب تجهیزات شبکه، نوع بارگذاری و ساختار سرویس‌پذیری سازگار باشد.

کاربرد رک شبکه چیست؟

1) نظم‌دهی به تجهیزات

وقتی سوئیچ، پچ پنل، روتر، فایروال و سایر تجهیزات بدون ساختار مشخص نصب شوند، عیب‌یابی و توسعه شبکه دشوار می‌شود. رک این آشفتگی را به ساختار تبدیل می‌کند.

2) مدیریت کابل‌کشی ساخت‌یافته

در شبکه‌های حرفه‌ای، کابل‌کشی باید قابل ردیابی، مرتب و مستندسازی‌پذیر باشد. رک با استفاده از پنل مدیریت کابل، سینی، نگهدارنده کابل و پچ پنل، این موضوع را کنترل می‌کند.

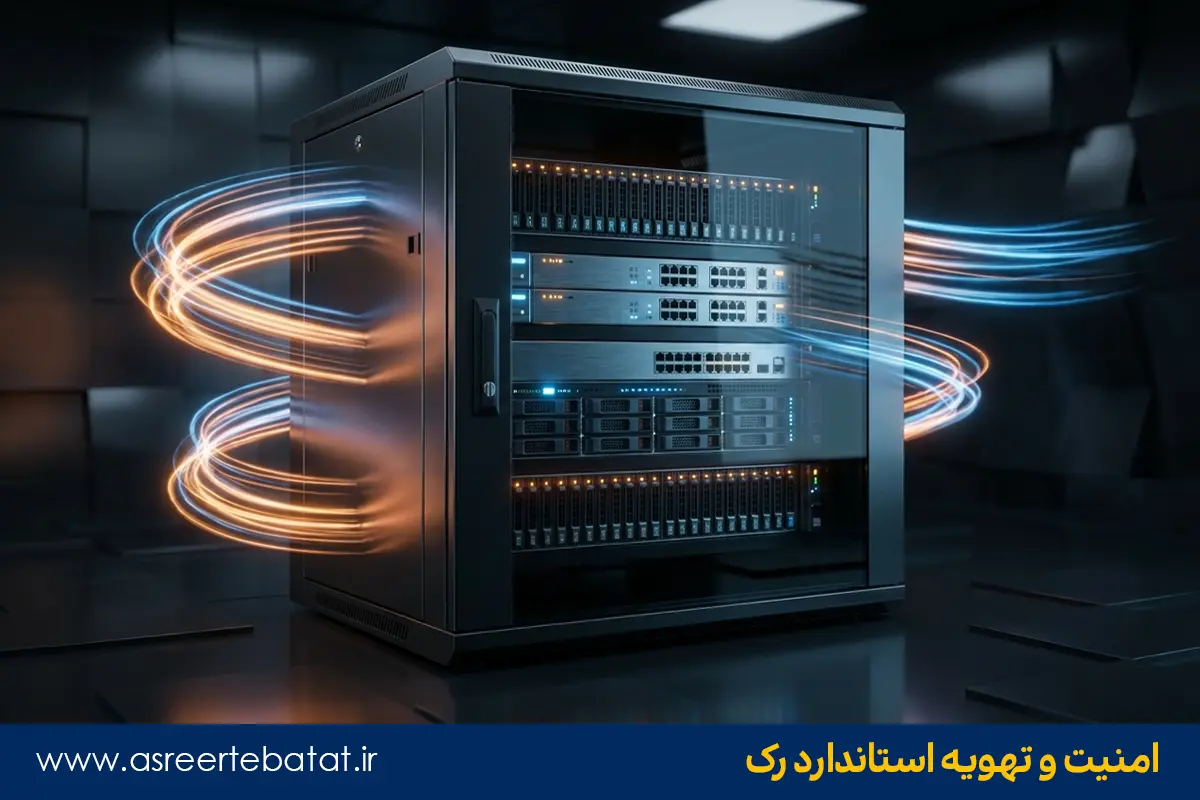

3) بهبود تهویه و جریان هوا

تجهیزات Active مانند سوئیچ، روتر، فایروال و سرور در زمان کار گرما تولید می‌کنند. رک با امکان نصب فن، بلنک پنل و طراحی مسیر گردش هوا، به کنترل دما کمک می‌کند.

4) افزایش امنیت فیزیکی

وجود درب قفل‌دار، پنل جانبی و ساختار بسته باعث می‌شود دسترسی افراد غیرمجاز به تجهیزات محدود شود.

5) نگهداری و توسعه ساده‌تر

وقتی همه تجهیزات در ساختاری استاندارد نصب شده باشند، اضافه کردن تجهیز جدید یا تعویض تجهیزات قدیمی سریع‌تر و دقیق‌تر انجام می‌شود.

6) استفاده بهتر از فضا

در بسیاری از پروژه‌ها، مخصوصاً در دفاتر کوچک و اتاق‌های تجهیزات، رک باعث می‌شود چیدمان عمودی انجام شود و فضای مفید آزاد بماند.

انواع رک شبکه

رک‌ها را می‌توان بر اساس نحوه نصب، ساختار، ابعاد و نوع کاربری دسته‌بندی کرد. اما در بازار ایران، مهم‌ترین تقسیم‌بندی مربوط به رک دیواری و رک ایستاده است.

رک دیواری چیست؟

رک دیواری مدلی است که روی دیوار نصب می‌شود و برای شبکه‌های کوچک تا متوسط، شعب اداری، فروشگاه‌ها، دفاتر خدماتی، دوربین مداربسته و محیط‌هایی با محدودیت فضا مناسب است.

این نوع رک معمولاً در یونیت‌های پایین‌تر مثل 4U، 6U، 7U، 9U و 12U عرضه می‌شود و عمق آن هم بسته به مدل می‌تواند متفاوت باشد.

مزایای رک دیواری

• اشغال فضای کمتر
• مناسب برای محیط‌های کوچک
• نصب سریع‌تر
• دسترسی مناسب برای تجهیزات سبک‌تر
• انتخاب اقتصادی‌تر در بسیاری از پروژه‌ها

محدودیت‌های رک دیواری

• ظرفیت کمتر نسبت به رک ایستاده
• محدودیت در نصب تجهیزات سنگین
• عمق کمتر برای بعضی تجهیزات
• توسعه‌پذیری محدودتر

رک دیواری برای چه تجهیزاتی مناسب است؟

رک دیواری معمولاً برای این تجهیزات انتخاب می‌شود:

• Patch Panel
• Switch
• Modem
• Router
• NVR
• PDU
• Shelf
• Cable Manager

رک ایستاده چیست؟

رک ایستاده روی زمین قرار می‌گیرد و برای زیرساخت‌های متوسط تا بزرگ، اتاق سرور، سازمان‌ها و شبکه‌هایی با تعداد تجهیزات بیشتر مناسب است. این نوع رک ظرفیت بالاتر، عمق بیشتر و تحمل وزن بیشتری دارد.

رک‌های ایستاده معمولاً در ظرفیت‌هایی مثل 18U، 22U، 27U، 32U، 36U و 42U دیده می‌شوند و برای تجهیزاتی مثل سرور رکمونت، UPS رکمونت، سوئیچ‌های متعدد و پچ پنل‌های بیشتر گزینه بهتری هستند.

مزایای رک ایستاده

• ظرفیت بالا
• عمق بیشتر
• مناسب برای تجهیزات سنگین‌تر
• مدیریت کابل بهتر
• تهویه حرفه‌ای‌تر
• مناسب برای توسعه آینده

کاربردهای رایج رک ایستاده

• اتاق سرور شرکت‌ها
• مراکز تماس
• سازمان‌ها و ادارات
• پروژه‌های زیرساخت Structured Cabling
• مراکز داده کوچک
• شبکه‌های ترکیبی شامل تجهیزات شبکه و سرور

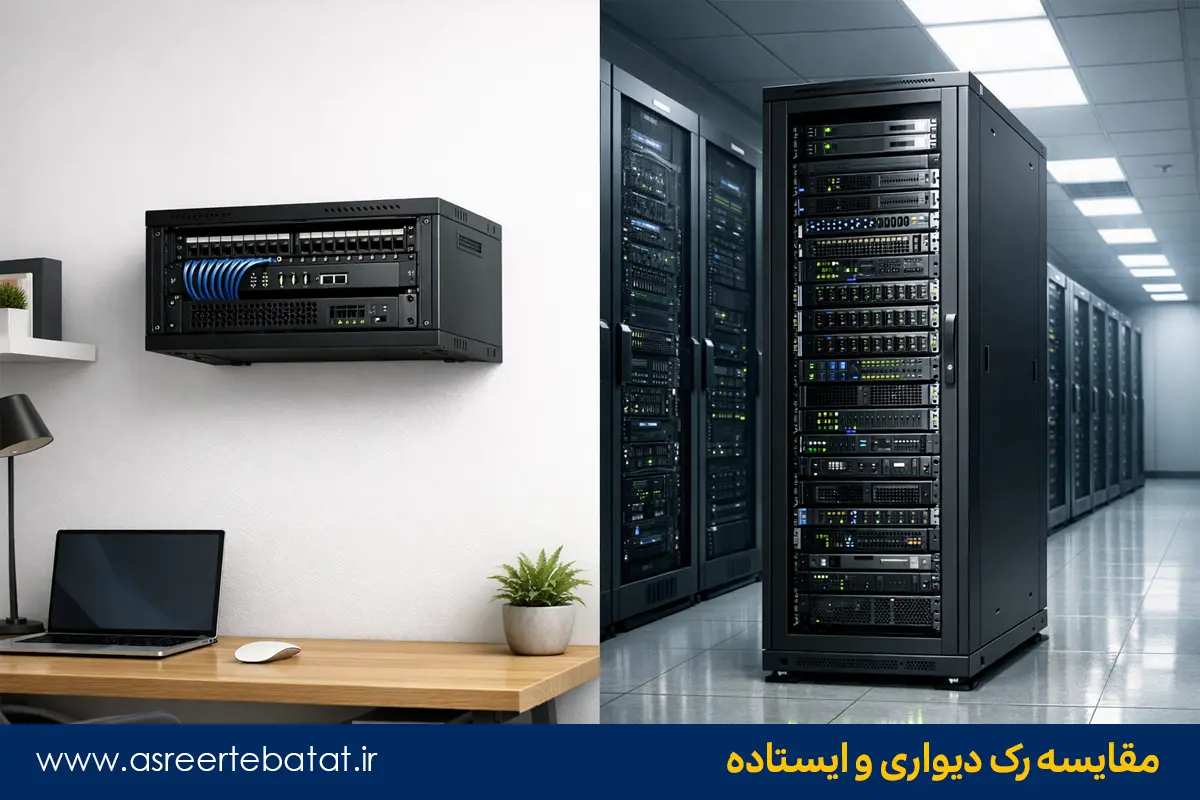

جدول مقایسه رک دیواری و رک ایستاده

رک باز و رک بسته

دسته‌بندی مهم دیگر مربوط به Open Rack و Enclosed Rack است.

رک باز

رک باز ساختاری بدون درب و پنل کامل دارد یا به‌صورت فریم باز طراحی می‌شود. این مدل برای برخی پروژه‌ها که نیاز به دسترسی سریع و تهویه بالا دارند، مناسب است.

مزایا:

• دسترسی سریع
• گردش هوای بهتر
• نصب راحت‌تر

معایب:

• امنیت فیزیکی پایین‌تر
• محافظت کمتر در برابر گردوغبار
• ظاهر کمتر حرفه‌ای در برخی فضاها

رک بسته

رک بسته دارای درب جلو، درب عقب و پنل‌های جانبی است و برای بیشتر پروژه‌های سازمانی انتخاب رایج‌تری محسوب می‌شود.

مزایا:

• امنیت بیشتر
• محافظت بهتر
• مدیریت ظاهری بهتر
• مناسب برای کنترل دسترسی

معایب:

• قیمت بالاتر
• نیاز بیشتر به طراحی درست تهویه

ابعاد استاندارد رک شبکه

یکی از بخش‌هایی که خیلی از مقالات ضعیف از کنار آن رد می‌شوند، ابعاد رک شبکه است. در حالی که این بخش برای خرید و انتخاب کاملاً حیاتی است.

1) عرض استاندارد رک

بیشتر تجهیزات رکمونت بر اساس استاندارد 19-inch طراحی می‌شوند. یعنی عرض بخش نصب تجهیزات استاندارد است.

2) ارتفاع رک

ارتفاع رک با Unit یا U مشخص می‌شود.

هر 1U = 1.75 inch است که تقریباً برابر با 4.445 cm می‌شود.

برای مثال:

• 6U یعنی 6 واحد ارتفاع
• 9U یعنی 9 واحد ارتفاع
• 42U یعنی 42 واحد ارتفاع

3) عمق رک

عمق رک یکی از تعیین‌کننده‌ترین عوامل در انتخاب است. عمق‌های رایج در بازار شامل این موارد هستند:

• 45 cm
• 60 cm
• 80 cm
• 100 cm

تفاوت عمق‌های رایج رک

• 45 cm: مناسب تجهیزات سبک و کم‌عمق
• 60 cm: مناسب بسیاری از تجهیزات شبکه مثل سوئیچ و پچ پنل
• 80 cm: مناسب سناریوهای حرفه‌ای‌تر و برخی تجهیزات عمیق‌تر
• 100 cm: مناسب بسیاری از سرورها و تجهیزات رکمونت بزرگ‌تر

اگر کاربر بدون بررسی عمق رک خرید کند، ممکن است بعداً با این مشکل روبه‌رو شود که تجهیز داخل رک جا نمی‌شود یا فضای کافی برای کابل‌کشی و airflow پشت تجهیز باقی نمی‌ماند.

یونیت رک چیست؟

یونیت رک واحد استاندارد اندازه‌گیری ارتفاع داخل رک و تجهیزات رکمونت است. این مفهوم در زمان خرید رک، پچ پنل، سوئیچ رکمونت، UPS و سرور اهمیت زیادی دارد.

هر تجهیز رکمونت معمولاً با تعداد یونیت مشخص می‌شود. برای نمونه:

• Patch Panel معمولاً 1U
• بسیاری از سوئیچ‌ها 1U
• برخی سرورها 1U یا 2U
• بعضی UPSها 2U یا بیشتر

چرا شناخت یونیت مهم است؟

اگر مجموع تجهیزات شما مثلاً 8U فضا اشغال کند، خرید رک 9U ممکن است از نظر توسعه آینده انتخاب خوبی نباشد. بهتر است همیشه مقداری فضای رزرو برای این موارد در نظر بگیری:

• توسعه آینده
• نصب Cable Manager
• بهبود تهویه
• نصب بلنک پنل
• سرویس‌پذیری بهتر

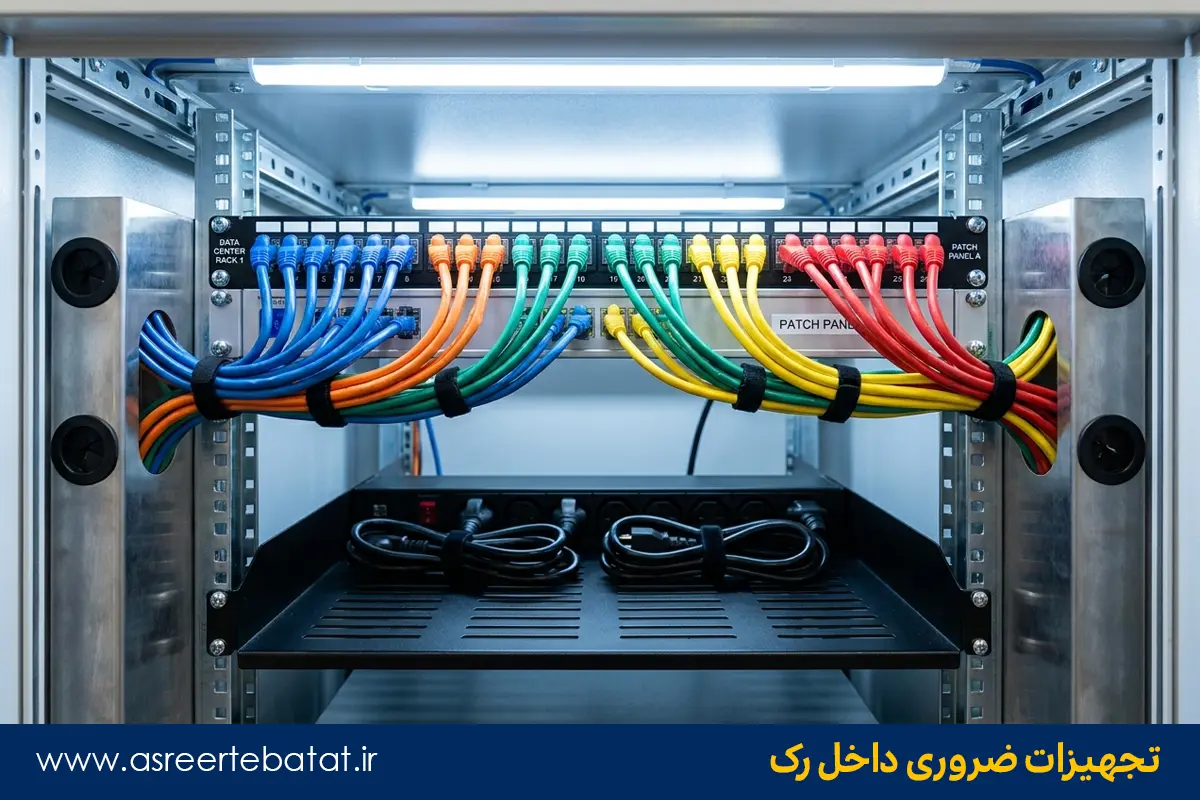

اجزای رک شبکه

شناخت اجزای رک شبکه فقط برای آموزش نیست؛ برای انتخاب محصول و فروش متعلقات هم حیاتی است.

1. بدنه رک: شاسی یا محفظه اصلی که ساختار مکانیکی رک را تشکیل می‌دهد.

ریل یا داکت نصب : ستون‌ها یا ریل‌های داخلی که تجهیزات روی آن‌ها با پیچ و مهره نصب می‌شوند.

درب جلو و عقب: برای حفاظت فیزیکی و کنترل دسترسی به تجهیزات.

پنل جانبی: برای دسترسی راحت‌تر در نصب و نگهداری.

فن رک: برای تخلیه گرما و کمک به airflow.

PDU: برای توزیع برق بین تجهیزات داخل رک.

سینی رک: برای قرار دادن تجهیزاتی که رکمونت نیستند یا نیاز به تکیه‌گاه دارند.

پنل مدیریت کابل: برای آرایش کابل‌های افقی و عمودی.

بلنک پنل: برای پوشاندن فضاهای خالی و بهبود جریان هوا.

پیچ و مهره رک: یکی از متعلقات به‌ظاهر ساده اما کاملاً ضروری برای نصب تجهیزات. در بسیاری از پروژه‌ها نبود Cage Nut و پیچ مناسب، نصب را به دردسر تبدیل می‌کند.

لایت پنل یا روشنایی رک: در بعضی پروژه‌ها برای دید بهتر هنگام سرویس و نگهداری استفاده می‌شود.

ترمومتر یا تجهیزات مانیتورینگ محیطی: در رک‌های حساس‌تر، کنترل دما و شرایط محیطی اهمیت بیشتری پیدا می‌کند.

تفاوت رک شبکه و رک سرور

جمع‌بندی تفاوت

اگر قرار است بیشتر سوئیچ، پچ پنل، روتر و تجهیزات توزیع شبکه نصب شود، رک شبکه کافی است؛ اما اگر تمرکز اصلی روی سرورهای رکمونت، ذخیره‌ساز و تجهیزات سنگین‌تر باشد، باید به سراغ رک سرور با عمق و تحمل وزن مناسب بروید.

هنگام خرید رک شبکه به چه نکاتی توجه کنیم؟

اگر کاربر از مرحله آگاهی به مرحله خرید برسد، این بخش برای سئو و تبدیل بسیار مهم می‌شود.

1) تعداد یونیت: ابتدا باید مشخص شود چه تعداد تجهیز قرار است نصب شود و در آینده چه توسعه‌ای در نظر گرفته شده است.

2) عمق رک: یکی از پرتکرارترین خطاهای خرید، انتخاب رک با عمق نامناسب است. در جدول زیر به صورت دقیق کاربرد و عمق مورد نیاز را برای شما شفاف کرده ایم.

4) تحمل وزن: برای تجهیزاتی مثل UPS، سرور و برخی تجهیزات امنیتی، تحمل وزن اهمیت جدی دارد.

5) تهویه: وجود فن، امکان نصب فن بیشتر، طراحی مسیر هوا و استفاده از بلنک پنل اهمیت دارد.

6) دسترسی کابل: ورودی و خروجی کابل از سقف، کف یا پنل‌های جانبی باید بررسی شود.

7) کیفیت متعلقات: وجود سینی، PDU، چرخ، پایه، قفل، پنل جانبی بازشو و پیچ و مهره استاندارد در تجربه نصب اثر زیادی دارد.

8) برند و کیفیت ساخت: در بازار ایران، کیفیت مونتاژ، ضخامت ورق، رنگ، نوع قفل و دقت سوراخ‌کاری تفاوت زیادی بین برندها ایجاد می‌کند.

برندهای رایج رک در بازار ایران

• HPA
• الگونت
• آماد سیستم
• تیام
• پایا سیستم
• برخی برندهای وارداتی و مونتاژی بازار

البته انتخاب برند باید بر اساس این معیارها انجام شود:

• کیفیت بدنه
• دقت مونتاژ
• عمق واقعی
• تهویه
• خدمات و متعلقات
• سازگاری با تجهیزات پروژه

چه زمانی رک دیواری بخریم و چه زمانی رک ایستاده؟

رک دیواری مناسب است اگر:

• تعداد تجهیزات کم تا متوسط باشد
• فضای نصب محدود باشد
• سرور رکمونت نداشته باشید
• پروژه در شعبه، فروشگاه یا دفتر کوچک اجرا شود

رک ایستاده مناسب است اگر:

• تعداد تجهیزات زیاد باشد
• امکان توسعه در آینده مهم باشد
• سرور یا UPS رکمونت وجود داشته باشد
• پروژه در اتاق سرور یا زیرساخت سازمانی اجرا شود

آیا استفاده از رک شبکه ضروری است؟

اگر فقط یک مودم ساده در خانه داشته باشید، احتمالاً خیر. اما در شبکه‌های حرفه‌ای‌تر، پاسخ تقریباً بله است. نبود رک می‌تواند این مشکلات را ایجاد کند:

• آشفتگی در کابل‌کشی
• سختی در عیب‌یابی
• تهویه نامناسب
• امنیت فیزیکی پایین‌تر
• دشواری در توسعه شبکه
• ظاهر غیرحرفه‌ای زیرساخت

جمع‌بندی

در پاسخ به این سؤال که رک شبکه چیست باید گفت رک شبکه یک ساختار استاندارد برای نصب، نظم‌دهی و حفاظت از تجهیزات شبکه است. این تجهیز به بهبود مدیریت کابل، توزیع برق، خنک‌سازی، امنیت فیزیکی و سرویس‌پذیری کمک می‌کند و بسته به نیاز پروژه در مدل‌های دیواری، ایستاده، باز و بسته عرضه می‌شود.

برای انتخاب درست رک، فقط دانستن تعریف آن کافی نیست؛ باید به تعداد یونیت، عمق رک، نوع تجهیزات، تهویه، متعلقات و امکان توسعه آینده هم توجه شود. اگر این موارد درست بررسی شوند، رک می‌تواند به یکی از مهم‌ترین بخش‌های زیرساخت منظم و قابل‌اعتماد شبکه تبدیل شود.
